Nel mondo della distribuzione e trasformazione dell’energia elettrica, i trasformatori in olio ricoprono un ruolo cruciale. In qualità di fornitore affidabile di parti di trasformatori immersi in olio, ho potuto constatare in prima persona l'importanza dei vari componenti all'interno di questi trasformatori, in particolare gli avvolgimenti. In questo post del blog approfondiremo le funzioni degli avvolgimenti in un trasformatore immerso in olio.
Il fondamento del trasferimento di energia

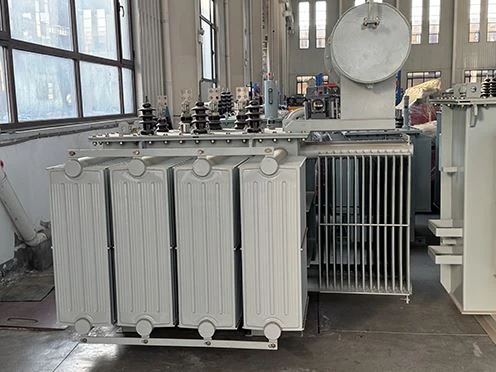

Nel cuore di un trasformatore immerso in olio, gli avvolgimenti sono fondamentali per il processo di trasferimento di energia. I trasformatori funzionano secondo il principio dell'induzione elettromagnetica, scoperto da Michael Faraday all'inizio del XIX secolo. Un trasformatore immerso in olio è tipicamente costituito da due tipi principali di avvolgimenti: l'avvolgimento primario e l'avvolgimento secondario.
L'avvolgimento primario è collegato alla fonte di alimentazione. Quando una corrente alternata (CA) scorre attraverso l'avvolgimento primario, crea attorno ad esso un campo magnetico variabile. Questo campo magnetico passa quindi attraverso il nucleo del trasformatore, che solitamente è realizzato con materiali altamente permeabili come l'acciaio al silicio a basse perdite. Il flusso magnetico creato dall'avvolgimento primario si collega quindi all'avvolgimento secondario.
Secondo la legge di induzione elettromagnetica di Faraday, un flusso magnetico variabile attraverso una bobina di filo induce una forza elettromotrice (EMF) in quella bobina. Nel caso dell'avvolgimento secondario, la FEM indotta fa fluire una corrente alternata se il circuito secondario è chiuso. In questo modo l'energia elettrica viene trasferita dal lato primario del trasformatore al lato secondario senza alcun collegamento elettrico diretto tra i due avvolgimenti. Ad esempio, nell'aTrasformatore step-up riempito con olio di grado industriale, gli avvolgimenti lavorano proprio in questo modo per aumentare la tensione dal primario al secondario.
Trasformazione di tensione
Una delle funzioni più importanti degli avvolgimenti è la trasformazione della tensione. Modificando il rapporto tra il numero di spire nell'avvolgimento primario e il numero di spire nell'avvolgimento secondario, il trasformatore può aumentare o diminuire la tensione. Il rapporto di tensione di un trasformatore è dato dall'equazione (V_p/V_s = N_p/N_s), dove (V_p) è la tensione primaria, (V_s) è la tensione secondaria, (N_p) è il numero di spire nell'avvolgimento primario e (N_s) è il numero di spire nell'avvolgimento secondario.
Se il numero di spire nell'avvolgimento secondario è maggiore del numero di spire nell'avvolgimento primario ((N_s>N_p)), il trasformatore è un trasformatore elevatore. Aumenta la tensione sul lato secondario. Ciò è utile negli impianti di produzione di energia in cui la tensione generata viene aumentata a un livello molto elevato per un'efficiente trasmissione di energia elettrica a lunga distanza. D'altra parte, se (N_s < N_p), il trasformatore è un trasformatore step-down, che riduce la tensione per un uso pratico e sicuro in case, uffici e impianti industriali. NostroTrasformatore di potenza con avvolgimento ibrido rame-alluminioè progettato per eseguire una trasformazione precisa della tensione, sia aumentando che diminuendo la tensione come richiesto dall'applicazione.
Trasformazione attuale
Strettamente correlata alla trasformazione della tensione è la trasformazione della corrente. Secondo il principio di conservazione dell'energia in un trasformatore ideale (trascurando le perdite), la potenza nell'avvolgimento primario ((P_p=V_p\times I_p)) è uguale alla potenza nell'avvolgimento secondario ((P_s = V_s\times I_s)). Quindi, (V_p\times I_p=V_s\times I_s). Combinando questo con l'equazione del rapporto di tensione, possiamo ottenere il rapporto di corrente: (I_p/I_s=N_s/N_p).
Ciò significa che quando la tensione aumenta, la corrente diminuisce e viceversa. Nelle linee di trasmissione ad alta tensione, dove la tensione è molto elevata, la corrente è relativamente bassa, il che riduce le perdite di potenza ((P = I^{2}R)) nelle linee di trasmissione. Gli avvolgimenti dei trasformatori immersi in olio sono attentamente progettati per gestire i livelli di corrente appropriati in base al rapporto di avvolgimento e ai requisiti dell'applicazione. Ad esempio, in aTrasformatore di griglia con nucleo in acciaio al silicio a bassa perdita, gli avvolgimenti sono progettati per garantire un'efficiente trasformazione della corrente riducendo al minimo le perdite.
Corrispondenza di impedenza
Un'altra funzione degli avvolgimenti è l'adattamento dell'impedenza. Nei circuiti elettrici, l'adattamento dell'impedenza è essenziale per il massimo trasferimento di potenza. L'impedenza di un circuito è una misura della sua opposizione al flusso di corrente alternata. Gli avvolgimenti di un trasformatore possono modificare l'impedenza vista da un lato all'altro.
Regolando il rapporto spire degli avvolgimenti, il trasformatore può abbinare l'impedenza della sorgente all'impedenza del carico. Ciò è particolarmente importante nei sistemi audio, nei circuiti di comunicazione e in alcune applicazioni industriali. Quando l'impedenza è adattata correttamente, è possibile trasferire più potenza dalla sorgente al carico e l'efficienza dell'intero sistema risulta migliorata. I nostri avvolgimenti di alta qualità nei trasformatori immersi in olio sono in grado di fornire la trasformazione di impedenza necessaria per garantire prestazioni ottimali in diverse applicazioni.
Protezione e Isolamento
Anche gli avvolgimenti di un trasformatore immerso in olio svolgono un ruolo di protezione e isolamento. L'olio del trasformatore, che circonda gli avvolgimenti e il nucleo, fornisce l'isolamento elettrico. Gli avvolgimenti sono generalmente realizzati con materiali altamente conduttivi come rame o alluminio e sono isolati per evitare cortocircuiti tra le spire e tra le diverse fasi.
L'isolamento degli avvolgimenti non solo garantisce il funzionamento sicuro e affidabile del trasformatore, ma protegge anche gli avvolgimenti da danni meccanici e fattori ambientali come umidità e polvere. Inoltre, in caso di guasto come un cortocircuito, gli avvolgimenti possono aiutare a limitare in una certa misura la corrente di guasto attraverso la loro impedenza. L'olio agisce anche come refrigerante, rimuovendo il calore generato negli avvolgimenti durante il normale funzionamento, il che aiuta a mantenere l'integrità dell'isolamento e le prestazioni complessive del trasformatore.
Conclusione
In conclusione, gli avvolgimenti di un trasformatore immerso in olio sono componenti multifunzionali essenziali per il corretto funzionamento del trasformatore. Consentono il trasferimento di energia, la trasformazione di tensione e corrente, l'adattamento dell'impedenza e contribuiscono anche alla protezione e all'isolamento. In qualità di fornitore di parti di trasformatori immersi in olio, comprendiamo l'importanza di avvolgimenti di alta qualità nel garantire l'affidabilità e l'efficienza dei trasformatori.
Se avete bisogno di parti di trasformatori immerse in olio di prima qualità, in particolare di avvolgimenti ad alte prestazioni, vi invitiamo a contattarci per l'approvvigionamento e ulteriori discussioni. La nostra competenza ed esperienza nel settore ci consente di fornirvi le migliori soluzioni per le vostre esigenze di trasformatori.
Riferimenti
- Chapman, SJ (2012). Fondamenti di macchine elettriche. McGraw-Hill.
- Grover, FW (2004). Calcoli dell'induttanza: formule e tabelle di lavoro. Pubblicazioni di Dover.
- Sistemi di energia elettrica: un'introduzione concettuale di Donald G. Fink e H. Wayne Beaty.
